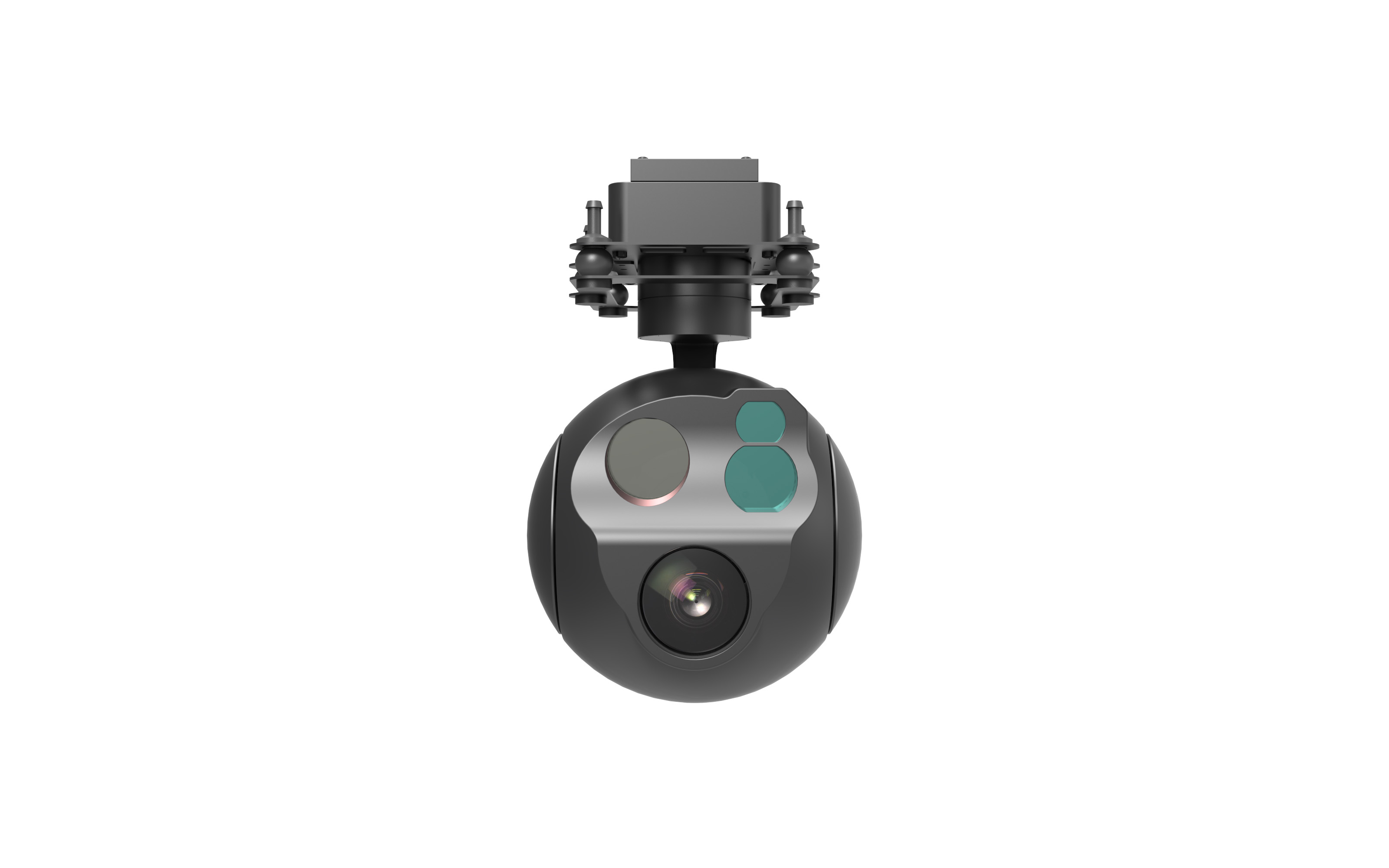

多功能光电吊舱是一种用于飞机、直升机、舰船等载具的观察和侦察设备,具有多种功能,包括热成像、红外成像、夜视成像、高清照相、视频拍摄、激光瞄准等。该吊舱的设计结构合理、性能优良,具有重要的作用。本篇文章将从多功能光电吊舱的结构、原理及保养方法三个方面进行详细介绍。
一、多功能光电吊舱的结构
多功能光电吊舱主要由以下几个部分组成:架构体、光学系统、电子控制系统、自稳平台系统和连接系统。
1、架构体:多功能光电吊舱的架构体是整个吊舱的主要承载结构,由保护罩、外壳、底座、支撑架和固定螺丝等组成。保护罩和外壳能很好地起到保护设备和光学镜头的作用,防止受到外界因素的破坏,同时保证光学系统的精度。吊舱的底座采用球面接口设计,可以灵活旋转,方便快捷地实现吊舱与机身的固定。
2、光学系统:多功能光电吊舱的光学系统包括了光学镜头、滤波器、分束器、像平面以及光学调节系统等。光学镜头是影响吊舱成像质量的重要因素,采用高精度的光学镜片制成,能够实现超长距离成像,保证了设备的瞬间响应性和有效性。分束器是多个光学设备共用成像器材的高效系统,可以对各种光谱波段进行分解和合成;
3、电子控制系统:多功能光电吊舱的电子控制系统包括了传感器、信号处理器、数字信号处理器、数据传输等组件,可以协调各部件间的动作并对其进行监控,确保设备准确高效工作,并将图像传输给操纵员。吊舱的内部结构采用模块化设计,可以快速更换、维护,大大提高了设备的可靠性和维护性。
4、自稳平台系统:多功能光电吊舱的自稳平台系统采用了先进的陀螺稳定技术,能够在飞机高速运动时,保持设备的稳定性和准确性。同时,自稳平台还可以对设备的姿态进行自动控制,保证吊舱能够始终保持正确的角度。
5、连接系统:多功能光电吊舱的连接系统包含了电缆、通讯设备、大功率供电设备等,可以完成设备与机身的连接和数据传输。
二、多功能光电吊舱的工作原理
多功能光电吊舱的工作原理主要是依靠各个部件间的协同作用,实现多种数据采集,成像记录等作用。具体的原理如下:
1、热成像:借助传感器工作原理,将目标实际温度信息转换为图像信号,以实现观察和识别热源。
2、红外成像:通过红外探测器感知目标发出的红外辐射信号,转换为图像信号,实现对目标的探测、识别和跟踪。
3、夜视成像:通过控制光线的强度,将人眼无法识别的昏暗场景,转换为清晰的黑白图像,实现对夜间目标的识别和跟踪。
4、高清照相:通过光学系统采集,通过电子控制系统进行图像处理,实现对目标照片录制。
5、视频拍摄:通过光学系统捕获图像信号,经由电子控制系统进行图像处理和信号压缩,可实现视频的录制与播放。
6、激光瞄准:利用特制的激光器,有效地强化目标位置,配合导弹或机炮等武器系统的瞄准制导。
三、多功能光电吊舱的保养方法
多功能光电吊舱长时间使用后,需要进行相关的保养,以保证设备的使用寿命,延时其退役期限。下面介绍具体的保养方法:
1、日常保养:定期进行设备的清理和检查,如拆卸吊舱外壳,加注油脂,拆卸光学镜头进行清洗等。
2、维护保养:根据设备生产商的保养要求,定期进行系统内部集成元器件以及相机元器件的维护保养工作。
